產品名稱：數控砂線切割機床，數控金剛石線切割機床，數控金剛石砂線切割機床

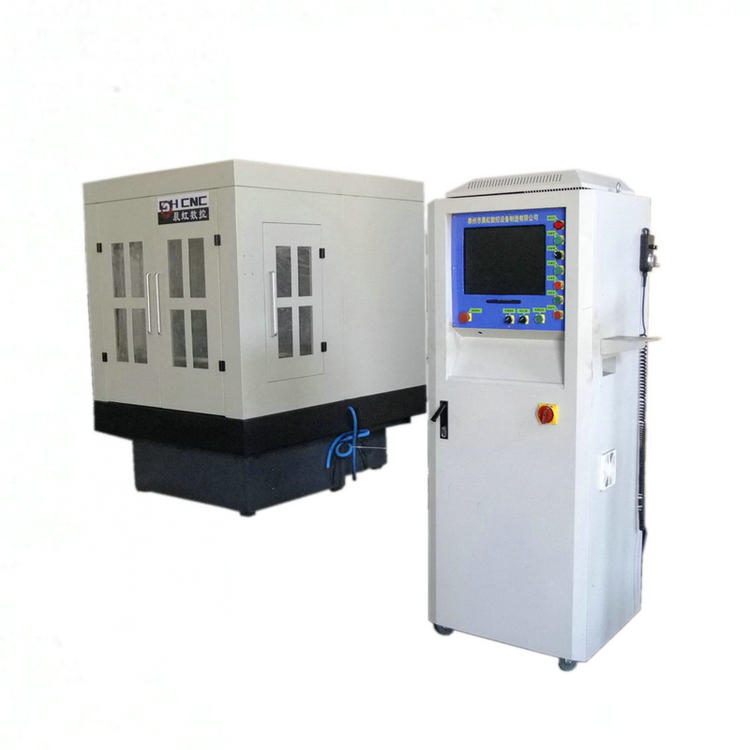

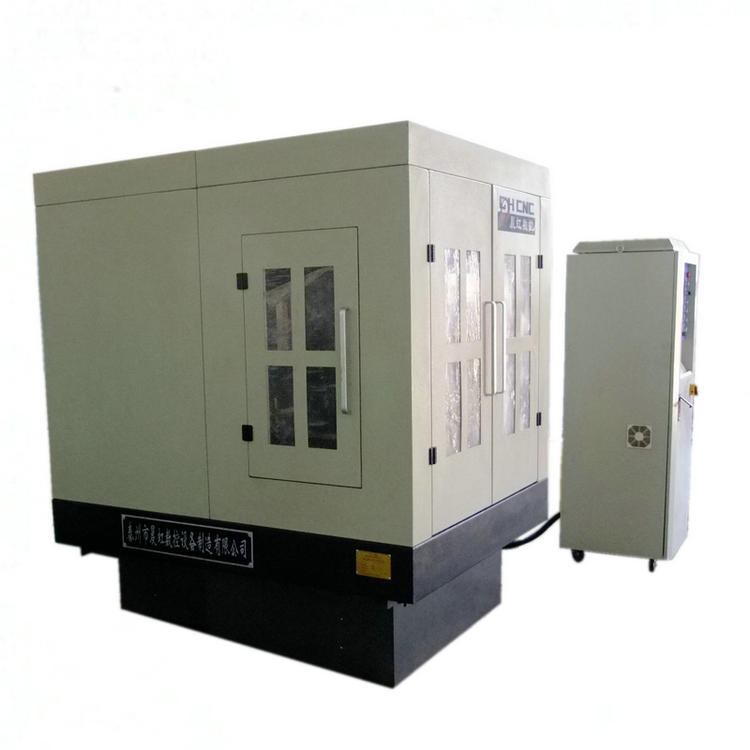

泰州晨虹數控CHSX5625型帶外殼護罩型數控砂線切割機，本機床為弓架運動式金剛石線切割機床，四周帶外殼環保護罩，上有門窗。廣泛用于硬度小于砂線的脆硬非導電材料和半導電材料直體成型切割，如圓形、方形等任意直體形狀。

   工作原理：本產品是利用電鍍金剛石線（備注：電鍍金剛石線是在一根鋼絲線上電鍍有金剛石砂顆粒，以下簡稱砂線）上下往復運動使砂線與工件產生切削以達到加工的目的。因此，必需要用專門的砂線做為刀具，對工件進行加工，工件在數控裝置或計算機控制下自動的按程序確定的軌跡運動，達到加工的目的。

   用途：

本加工方法大特點是對電火花線切割機床難以加工的不導電材料的補充。原則上對導電和不材料只要硬度比砂線小均可加工，對用電火花線切割機床加工難以加工的如：石墨材料、半導體材料等非常適合；對脆性材料如陶瓷、玻璃、環氧板、鐵氧體、半導體材料、大理石、巖石、耐火磚及復合材料的成型切割均可加工。

1、型號說明 如CHSX5625：

             CH泰州市晨虹數控設備制造有限公司商標“晨虹”商標漢語拼音縮寫

SX（“砂線”兩個字漢語拼音首字母）

56（國家標準機床分類代號）

25（X軸行程250毫米）

      2、工作臺尺寸：340×520mm

3、工作臺左右行程（X軸）：250 mm

4、工作臺前后行程（Y軸）：320 mm

5、工作臺T型槽數：2

6、工件架數：2

7、附加橋架數：2

8、佳加工精度：以40mm厚的石墨為標準，佳加工精度±0.03mm

9、切口寬度：使用的砂線直徑基礎上加0.015mm左右

      10、表面粗糙度：根據產品具體情況，材料越硬，粗糙度越好，材料質地越軟，粗糙度越差。

11、高生產率(石墨,不計精度和光潔度)≥600 mm²/min

12、手輪每轉工作臺移動量為4mm，手輪每格工作臺移動量為0.01mm

(注：伺服電機配置不帶機械手輪。)

13、砂線選用直徑1.0 、1.5 、2.0、2.5 mm

14、脈沖當量：工作臺  0.001 mm

15、型號參數：
