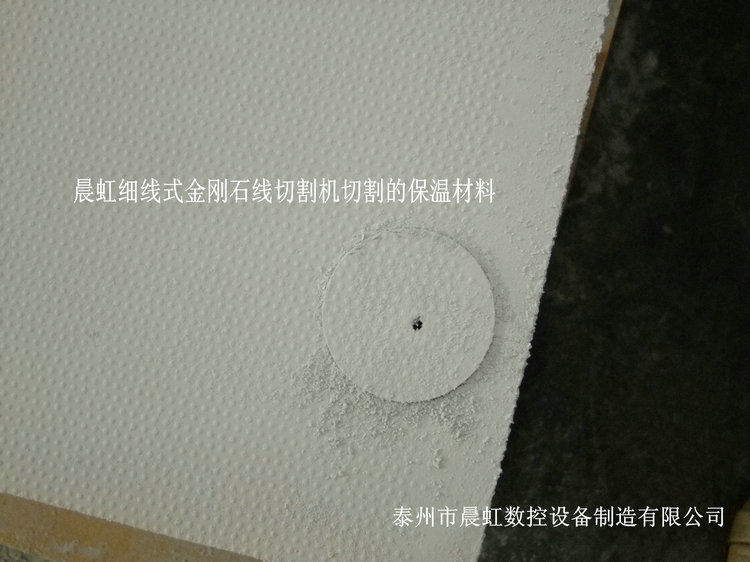

機床概述 CH5680-120型金剛石線切割機床是為用戶定做的玻璃纖維復合保溫材料泡沫等建筑軟脆材料專用線切割機床，可將復合保溫材料單軸X向進行1.2米切割，Y向可移動0.8米，轉臺順、逆時針可轉90度；25毫米料可進行曲線圖形切割。

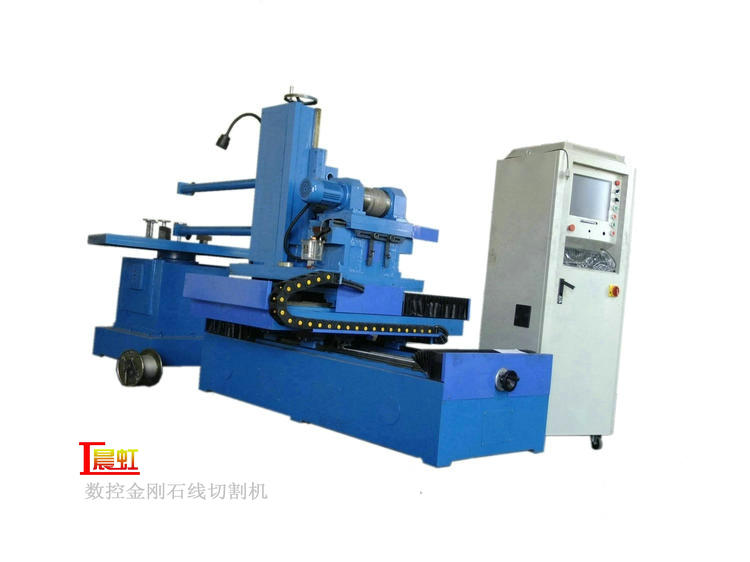

    機床介紹

機床主要結構、性能特點

 1．機床的主要組成部分。

　　　本機床主要由可回轉工作臺部分、絲架部分、貯絲筒部分、X/Y軸數控運動部分、數控電氣控制系統部分、自動定時定量潤滑部分、加工區吸塵部分組成。

2．結構布局與特點。

　　　整機分兩部分構成

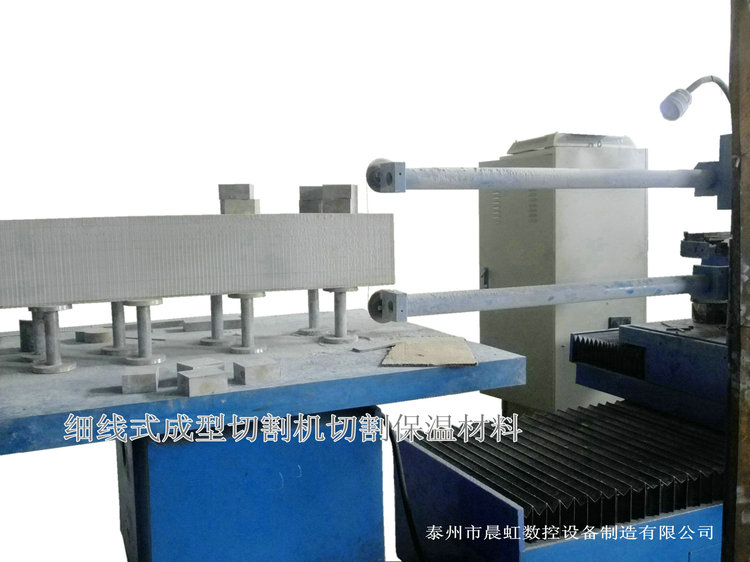

      回轉工作臺部分：采用方形1.2M×1M回轉工作臺安放在一側，該工作臺部分具有由電氣控制可旋轉角度90度功能。加工材料放置在該工作臺上，該區域?yàn)榧庸^(qū)。

      X/Y數控軸部分：在回轉工作臺一側裝有可數控運動兩軸在裝置，即下部為床身，在床身上裝有可進行兩個互相垂直的軸向運動體，數控電機帶動滾珠絲杠轉動實現兩軸數控圖形軌跡加工。在該動臺上部裝有導絲輪絲架體部件和貯絲筒裝置。

3．主要大件

主要大件如立柱、床身、工作臺等均采用箱型或近似箱型結構，大規格結構尺寸，并布置有足夠加強筋板，如立柱中間布置有對連整體筋板。采用高強度鑄鐵和樹脂砂工藝鑄造，具有完整的二次時效工藝以消除殘余應力，保證整機具有足夠的強度、剛性和高穩定性。床身、立柱、工作臺等大件用機加工修整外表面，確保表面平整，整機外型美觀。

4．　三向?qū)к?/span>

　　?。?、Y三軸均采用滾動直線導軌。運行精度高，承載能力強，摩擦系數小，運動靈敏度高，性能優越，且機床的精度穩定性好，使用壽命長。

5．　進給機構

?。ǎ保?、Y向進給機構采用精密滾珠絲桿傳動，精密微步電機帶動絲桿傳動，進給驅動特性好，機構簡單，維護方便。

6. 潤滑系統

　　　本機床采用自動潤滑油泵定時定量加油潤滑。導軌、滾珠絲桿等所有運動的零部件有完善的集中潤滑系統，可實現定時、定量全自動潤滑。主軸軸承采用高質量潤滑脂潤滑。

　  7．　安全防護

　?。ǎ保?、Ｙ向?qū)к壊捎蒙炜s防護罩防護，確保導軌和絲桿工作的可靠性和壽命。

　?。?/span>2）移動管線采用金屬套管或非金屬鏈條裝置做安全防護。

 8、電氣控制柜：由驅動器、變頻器、電腦主機、軟件、顯示器和接觸器等電器元件構成。

CH5680-120型金剛石線切割機床技術參數：

型號：CH5680-120 定制

X軸行程：1200mm

Y軸行程：800mm

切割大厚度：250mm

工作臺尺寸：1200×1000mm

機床外形尺寸：3.6米×1.4米

公司致力于不斷提高產品性能及質量，以上技術參數為用戶定制非標產品，僅作參考。
