加工實例：CH5680-120型金剛石線切割機切割的保溫材料
發(fā)布時間：2014-09-09 點擊次數：3340次
CH5680-120型保溫材料切割機是為用戶定做的玻璃纖維復合保溫材料泡沫等建筑用軟、脆保溫材料專用的金剛石線切割機床，結構布局與特點：
整個機床床身分兩部分構成
一、回轉工作臺部分：采用方形1.2M×1M回轉工作臺安放在一側，該工作臺部分具有由電氣控制可旋轉角度90度功能。加工材料放置在該工作臺上，該區(qū)域為加工區(qū)。
二、 X/Y數控軸部分：在回轉工作臺一側裝有可數控運動兩軸在裝置，即下部為床身，在床身上裝有可進行兩個互相垂直的軸向運動體，數控電機帶動滾珠絲杠轉動實現兩軸數控圖形軌跡加工。在該動臺上部裝有導絲輪絲架體部件和貯絲筒裝置。
預期設計標準：可將復合保溫材料單軸X向進行1.2米切割，Y向可移動0.8米，轉臺順、逆時針可轉90度；25毫米料可進行曲線圖形切割。機床實際加工時250mm料可進行曲線圖形切割，超出預期設計的目標。

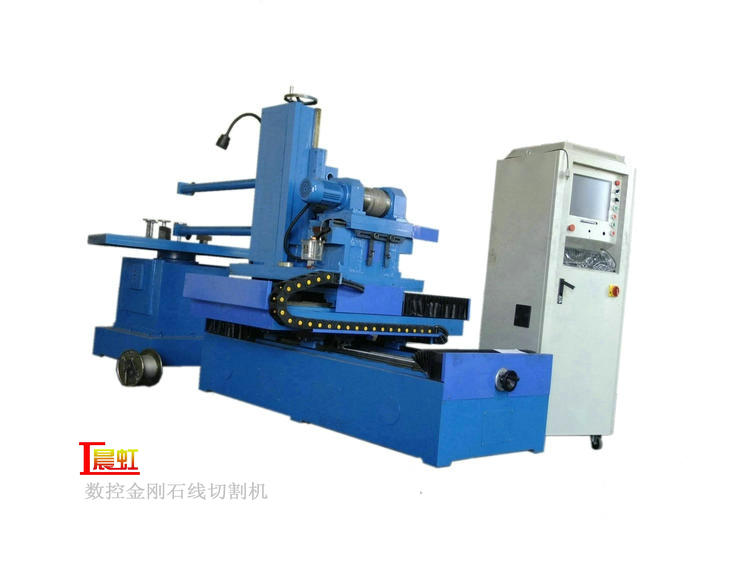

保溫材料切割機

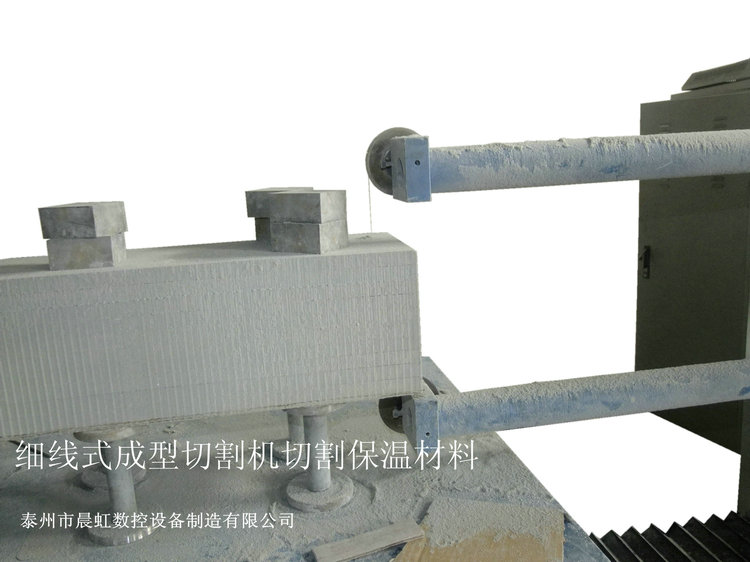

切割加工實物圖
保溫材料切割機加工實物圖

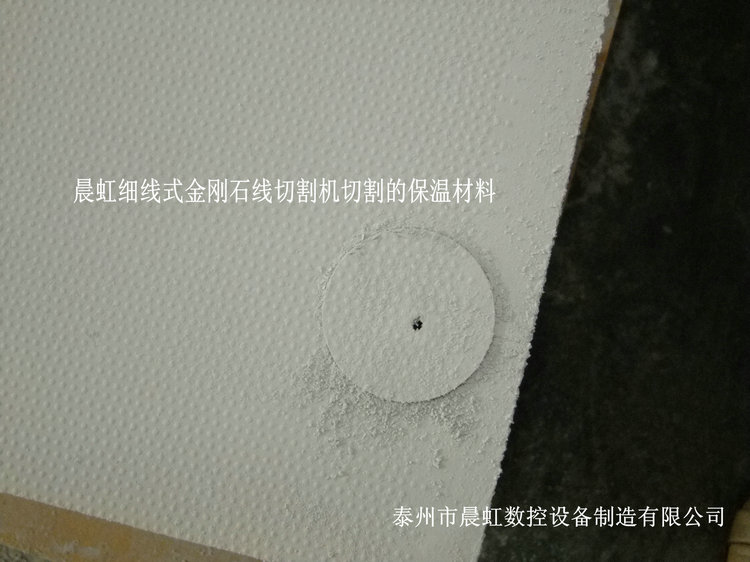

細線金剛石線切割機切割的保溫材料
